Khớp Nối Deublin 1102-070-081

Khớp Nối Deublin 1102-070-081

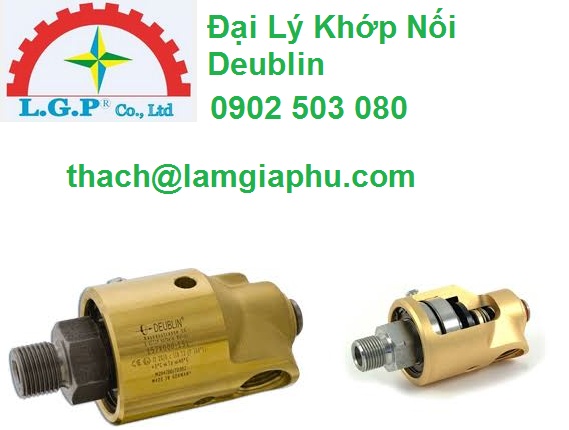

Khớp nối xoay Deublin 1102-070-081 là một thiết bị công nghiệp chuyên dụng, được thiết kế để truyền tải các môi chất như khí nén, dầu thủy lực và chân không giữa các bộ phận tĩnh và quay trong hệ thống cơ khí. Dưới đây là thông tin chi tiết về sản phẩm này:

🔧 Thông số kỹ thuật

• Loại thiết kế: Monoflow (dòng đơn)

• Kết nối rotor: 1/4″-18 NPT RH (ren phải)

• Kết nối housing: 1/4″-18 NPT

• Vật liệu housing: Nhôm

• Vật liệu rotor: Thép không gỉ hoặc thép carbon (tùy theo model)

• Vòng bi: Bi cầu, bôi trơn trọn đời

• Phớt cơ khí: Cân bằng, với các tùy chọn vật liệu:

  • Than chì / Thép công cụ tôi cứng

  • Than chì / Carbide silic

• Hệ thống bôi trơn: Có oiler dạng nỉ cho ứng dụng khí nén; yêu cầu 3–5 giọt dầu mỗi tháng

📏 Kích thước

• Chiều dài tổng thể (D1): 80.9 mm (3.185″)

• Chiều dài thân (C): 41.3 mm (1.626″)

• Đường kính trục (E): 28.6 mm (1.126″)

• Khoảng cách từ đầu đến tâm kết nối (J): 62.5 mm (2.461″)deublin.com

⚙️ Hiệu suất hoạt động

• Môi chất hỗ trợ: Khí nén, dầu thủy lực, chân không

• Lưu lượng tối đa:

  • Khí nén: 1132 lít/phút (40 CFM)

  • Dầu thủy lực: 6.9 lít/phút (1.8 GPM)

• Áp suất tối đa:

  • Khí nén: 10 bar (150 psi)

  • Dầu thủy lực: 69 bar (1000 psi)

  • Chân không: -0.95 bar (-13.75 psi)

• Nhiệt độ hoạt động tối đa: 121°C (250°F)

✅ Đặc điểm nổi bật

• Thiết kế tự hỗ trợ, không cần giá đỡ bổ sung

• Kết nối housing theo hướng xuyên tâm, thuận tiện cho lắp đặt

• Thiết kế mô-men xoắn thấp, giảm tiêu hao năng lượng

• Trọng lượng nhẹ, tối ưu hóa cho hiệu suất cao

• Bảo trì đơn giản với hệ thống bôi trơn hiệu quả
