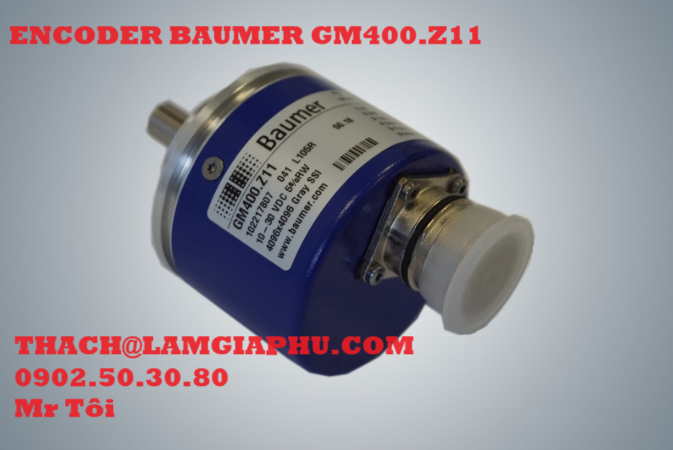

ENCODER BAUMER GM400.Z11
Baumer GM400.Z11 là một bộ mã hóa (encoder) tuyệt đối đa vòng (multiturn) sử dụng giao thức SSI (Synchronous Serial Interface), được thiết kế để cung cấp độ chính xác cao trong việc đo lường vị trí góc trong các hệ thống tự động hóa công nghiệp.
🔧 Thông số kỹ thuật chính
Loại encoder: Tuyệt đối, đa vòng (multiturn)
Phương pháp cảm biến: Quang học
Giao thức truyền thông: SSI (Synchronous Serial Interface)
Độ phân giải:
Singleturn: 14 bit (16.384 bước mỗi vòng)
Multiturn: 16 bit (65.536 vòng)
Điện áp cung cấp: 10–30 VDC
Dòng tiêu thụ: ≤50 mA (24 VDC)
Thời gian khởi động: Khoảng 20 ms sau khi cấp nguồn
Đầu ra: Dữ liệu SSI (RS422), có thể có thêm đầu ra xung gia tăng (512, 1024, 2048 xung)
Độ chính xác tuyệt đối: ±0.025°
Mã hóa: Gray hoặc nhị phân
Hướng đếm: Có thể cấu hình (CW/CCW)
Chức năng bổ sung: Tự chẩn đoán, thiết lập điểm zero điện tửmedia.baumer.com
⚙️ Thiết kế cơ học
Đường kính trục: 10 mm (trục đặc)
Loại mặt bích: Clamping flange
Kích thước vỏ: Ø58 mm
Vật liệu: Vỏ và mặt bích bằng nhôm
Tốc độ quay tối đa:
Cơ học: ≤10.000 rpm
Điện tử: ≤6.000 rpm
Momen quán tính rotor: 20 g·cm²
Momen khởi động: ≤0.015 Nm (IP54), ≤0.03 Nm (IP65)
Tải trọng trục cho phép:
Trục dọc: ≤20 N
Trục ngang: ≤40 N
Nhiệt độ hoạt động: -25°C đến +85°C (tùy chọn: -40°C đến +85°C)
Độ ẩm tương đối: 95% không ngưng tụ
Khả năng chống rung: ±0.75 mm (10–58 Hz), 10 g (58–2000 Hz)
Khả năng chống sốc: 200 g, 6 ms
Chuẩn bảo vệ: IP54 (không có phớt trục), IP65 (có phớt trục)
Kết nối điện: Đầu nối M23 12 chân, M12 8 chân hoặc cáp dài 1 m
📄 Tài liệu kỹ thuật
Để biết thêm chi tiết, bạn có thể tham khảo datasheet chính thức của Baumer tại:
